　　　排ガス洗浄装置

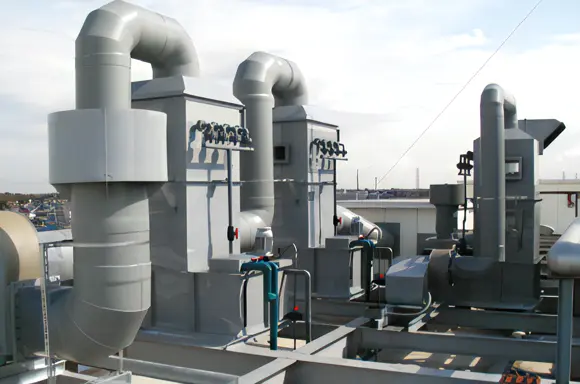

　　　排ガス洗浄装置とは

実験、化学分析、化学工場、製造工程において、その作業中に使用する酸やアルカリ薬品等、発生する有害ガスを排風気で集め、排ガス洗浄装置で取り除き、きれいにして大気に放出する装置です。

少ない排気量向けタイプは小型スクラバーページへ

　　　縦型スタンダードタイプのスクラバー

■ NW-O型

実験室、工場等から排出される有害ガスの処理に利用されている排ガス洗浄装置の中で最もスタンダードなタイプです。接ガス部はすべて硬質塩化ビニール製のため十分な耐蝕性をもっています。
対象ガスは酸、アルカリ性ガスですが、その他のガスや高温（60℃以上）のガス、下記以外の処理風量についても製作可能です。
ご相談下さい。

■ 型式説明
NW-O-（処理風量）

NW-O-	処理風量 m³ /min
	20
	40
	60
	80
	100
	180
	280

■ 性能表

ガスミスト名	分子式	洗浄液	除去効率
アンモニア	NH₃	H₂O	95％以上
塩化水素	HCl	NaOH	95％以上
弗化水素	HF	NaOH	95％以上
硫酸	H₂SO₄	NaOH	95％以上

※入口濃度200ppmを基準にしたものです

■ フロー図

　　　横型タイプのスクラバー

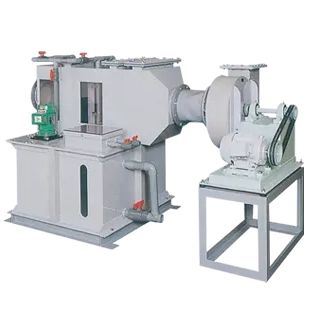

■ NW-Y型

従来の縦型のタイプにくらべ、高さが低いため屋上に設置した時、道路や住宅などから見えにくい事や屋内に設置できる等の利点があります。
屋上設置の場合、運転重量の荷重分散が可能なので既設建物に設置しやすく、コンパクトですが性能は縦型のタイプと同等の洗浄効率が得られます。また、充填材には米国KIMRE社（キムレ社）の三次元特殊構造のプラスチックフィラメントパッドを使用しております。
フィラメントパッドは5種類あり規格品の対象ガスは酸、アルカリ性ガスですが、ミストセパレーターとしての製作も可能です。
ご相談下さい。

■ 型式説明
NW-Y-（処理風量）

NW-Y-	処理風量 m³/min
	20
	40
	60
	80
	100
	180

■ 性能表

ガス・ミスト名	分子式	洗浄液	除去効率
アンモニア	NH₃	H₂O	95％以上
塩化水素	HCl	NaOH	95％以上
弗化水素	HF	NaOH	95％以上
硫酸	H₂SO₄	NaOH	95％以上

※入口濃度200ppmを基準にしたものです

■ フロー図

　　　コンパクトなパッケージタイプ

■ TRS-F型

本体はＦＲＰの一体型。送風機、ポンプもセットし、コンパクトにまとめました。
大幅に性能アップにより、軽量・省スペースを実現しました。

■ FRP性で高耐食

洗浄塔本体、送風機は耐食性に優れたＦＲＰ製です。（ポンプはＰＰ製です。）

■ メンテナンス性の向上

メンテナンスを考慮し、充填物取出口及びミストキャッチャ取出口をそれぞれ設けました。

■ 型式説明
TRS-F-（処理風量）

TRS-F-	処理風量 m³/min
	20
	40
	60
	80
	100
	150

■ 性能表

ガス・ミスト名	分子式	洗浄液	除去効率
塩化水素	HCl	NaOH	95％以上
弗化水素	HF	NaOH	95％以上
塩素	Cl₂	NaOH	90％以上
アンモニア	NH₃	H₂O	95％以上
硫酸ミスト	H₂SO₄	H₂O	90％以上
クロム酸ミスト	CrO₃	H₂O	90％以上
硫化水素	H₂S	NaOH	95％以上

※入口濃度200ppmを基準にしたものです

■ フロー図

　　　主な用途例

・ドラフトチャンバーからの塩酸等、酸性ガスの除去
・アンモニア等、アルカリ性ガスの除去
・製造工程等からの酸、アルカリ性ガスの除去

　　　お客様のご要望に応じてコンサルティング致します。
