ドラフトチャンバー(ヒュームフード)
HOME
製品情報
局所排気装置
ドラフトチャンバー
目次
1
ドラフトチャンバー(ヒュームフード)とは
2
ドラフトチャンバーの作業面
3
ドラフトチャンバーの制御風速
4
特徴
5
ラインナップ
メンテナンス・定期自主検査に関する内容はこちらへ

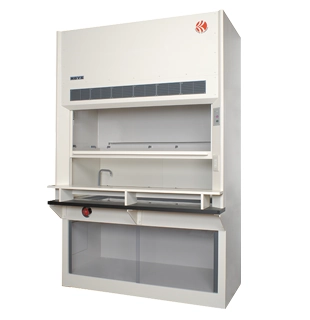

ドラフトチャンバー(ヒュームフード)とは
研究・実験室内で発生する有害ガス・蒸気・臭気や粉塵を、室内に分散しないように発生源で捕捉する囲い式の研究・実験室用局所排気装置です。弊社では、研究・実験作業に適合する各種ドラフトチャンバーを規格化し、また特殊寸法や、SUS、PVC、PP製等の特注製品に対しても設計・製作から設置施工まで一貫した体制を整えております。
ドラフトチャンバーとヒュームフードに違いはありませんが、海外ではヒュームフード(fumehood,fumecupboard)と呼ばれており、日本国内においても国際的な環境安全教育の観点からヒュームフードと呼ぶことを推奨する見解があります。
ドラフトチャンバーの作業面
ドラフトチャンバーの作業面にはセラミック板・ケムサーフ・ステンレス等が用意されております。実験内容に応じて選択することができます。
■セラミック板
完全無機質の陶磁器製の堅牢な一枚板です。耐薬品性・耐浸透性にすぐれ、シミやキズがつきにくく、いつも清潔に使用できます。目地加工のない一枚板ですから細菌などの汚染の激しい作業にも適します。
■ケムサーフ
フェノール樹脂を表面材に用いた天板です。耐燃性と不溶性をそなえた硬質樹脂製で、耐薬品性に優れています。
■ステンレス(SUS304)
耐水性と強度に優れ洗浄作業や、無菌・無塵を要求されるところにも適し、いつも清潔に使用できます。耐薬品性は酸・アルカリを除いて有機溶剤には比較的安定しています。
制御風速
国内外での文献では、サッシの前面風速は0.3~0.75m/sの範囲であるが、各国の基準では0.5m/sが引用されています。 当社では作業の安全性・経済性の観点から制御風速を下記の通りに設定しています。
■一般的な実験を行うとき(通常)
前面上下バランス窓全開時…0.25m/s(半開時0.5m/s)
■有機溶剤中毒予防規則の適用を受ける実験のとき(有機則)
前面上下バランス窓全開時…0.48m/s(最低風速0.4m/s)
■特定化学物質等障害予防規則の適用を受ける実験のとき(特化則)
前面上下バランス窓全開時…0.6m/s(最低風速0.5m/s)
特徴
■使い易く、機能的なドラフトチャンバーです。当社では1968年から、ドラフトチャンバーのメーカーとして、設計製作販売の実績があるため、お客様へより良いご提案をすることが可能です。
■弊社では、研究・実験作業に適合する各種ドラフトチャンバーを規格化し、また特殊寸法や、SUS、PVC、PP製等の特注製品に対しても設計・製作から設置施工まで一貫した体制を整えております。
■ドラフトチャンバーの高さが高すぎると、扉を開けたときに、天井にぶつかってしまうことがあります。当社のドラフトチャンバーの規格は、日本の平均天井高(約2500mm)とのバランスを考え、作業がしやすい高さ850mmを規格としています。作業内容により高さ800mmをご希望される方も多くいます。弊社では、都度お客様に合わせた高さで製作可能です。
ラインナップ

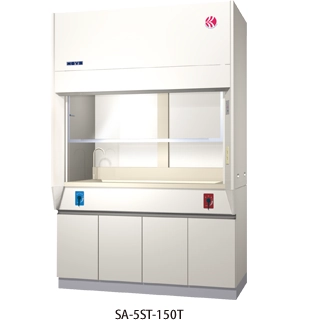

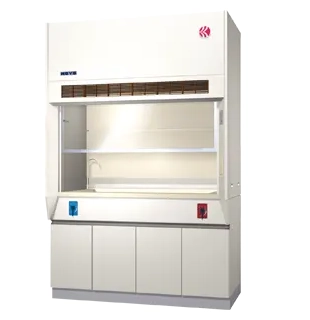

一般形
使い易く機能的な標準タイプのドラフトチャンバーです。

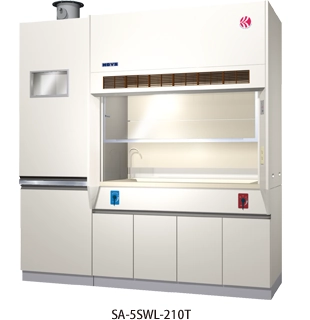

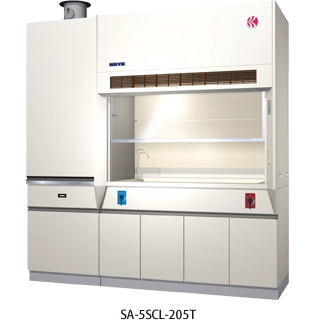

スクラバー付ドラフトチャンバー(横置き)
メンテナンスしやすいスクラバー付のドラフトチャンバーです。

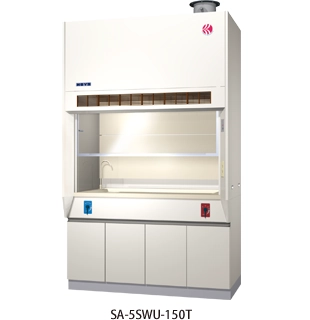

スクラバー付ドラフトチャンバー(上置き)
排ガス洗浄装置組み込み型なのでコンパクトなドラフトチャンバーです。
脱臭装置付ドラフトチャンバー
水洗浄では除去しにくい有機溶剤や悪臭を吸着剤や活性炭にて除去する脱臭装置付ドラフトチャンバーです。

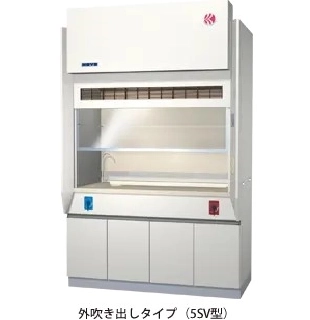

エアーカーテン式
外気を供給することによって空調された部屋の空気の流出を最小限に抑えることのできるドラフトチャンバーです。外吹出しタイプ(5SV型)と内吹出しタイプ(5SN型)の2種類あります。

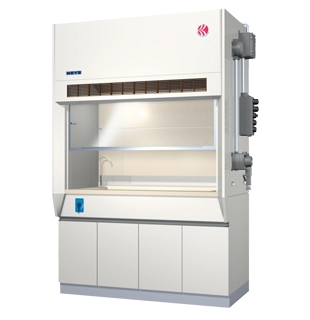

防爆形
爆発性ガスが発生・集積されて危険の恐れがある場合に対応したタイプです。電気部品は全て耐圧防爆型の器具を使用しています。
過塩素酸専用
過塩素酸を分析試薬として金属、合金、鉱石から金属を溶出したり、有機物試料中の特定元素を分析するとき使用される専用のドラフトチャンバーです。
クリーンドラフト
クリーン供給装置を組込んだドラフトチャンバーです。チャンバー内の清浄度はクラス100です。
トルネードチャンバー
ドラフトチャンバーにトルネードフードを組み込み、一体化させた使い易く機能的な排気フードです。
卓上型ドラフトチャンバー
実験台・作業台の上に設置して使用するタイプのドラフトチャンバーです。新たにドラフトチャンバーを購入するよりも低価格で設置も簡単です。

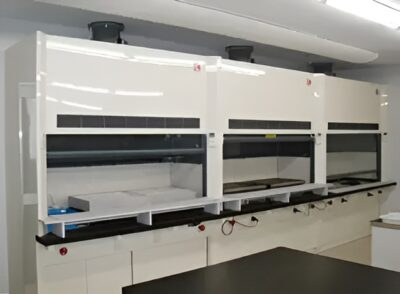

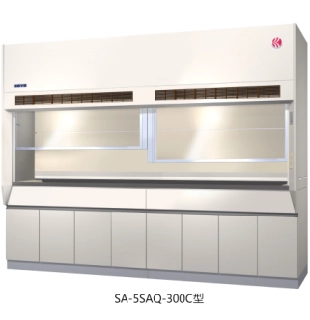

ワイド連結形ドラフトチャンバー
チャンバー内に幅広な装置を設置することが可能です。上下バランス窓が左右2分割、さらに独立して上下できるので、必要最小限の開口で済み安全です。
エアーシールチャンバー
標準型ドラフトチャンバーの約1/2(当社比)の排気量で外部に漏れることなく安全にご使用できます。
VAV・CAV
ドラフトチャンバーの給排気制御を行います。前面窓の開度に合わせ無駄な給排気を減らし、ランニングコスト削減を可能にします。
